驻极体咪头麦克风与电路的接法

澳士堡 2023-02-02 16:41 阅读:-

驻极体咪头麦克风与电路的接法有两种:分别是源极输出和漏极输出。

源极输出类似晶体三极管的射极输出,需用三根引出线,漏极D接电源正极;

源极S与地之间接一电阻Rs来提供源极电压,信号由源极经电容C输出,编织线接地起屏蔽作用;

源极输出的输出阻抗小于2k,电路比较稳定,动态范围大,但输出信号比漏极输出小;

漏极输出类似晶体三极管的共发射极放入,驻极体咪头麦克风只需两根引出线;

漏极D与电源正极间接一漏极电阻RD,信号由漏极D经电容C输出,源极S与编织线一起接地;

漏极输出有电压增益,因而麦克风灵敏度比源极输出时要高,但电路动态范围略小。

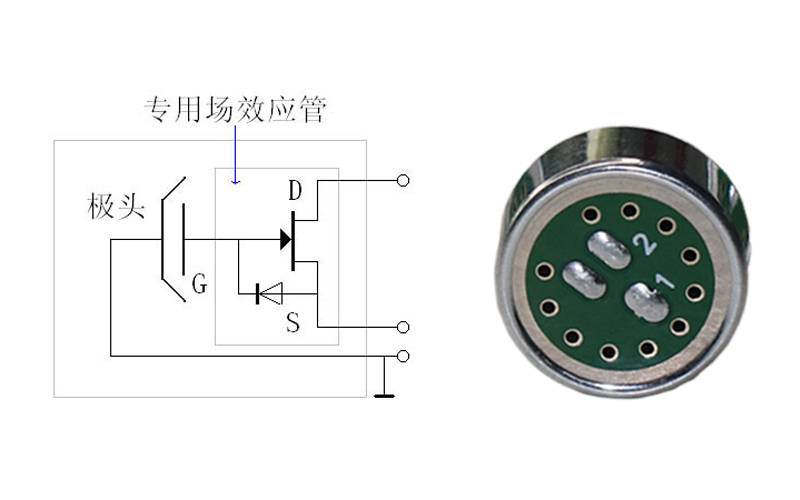

驻极体咪头麦克风与电路的接法

Rs和RD的大小要根据电源电压大小来决定,一般可在2.2~5.1k间选用,例如电源电压为6V时,Rs为4.7k、RD为2.2k。

如上图输出电路中,若电源为正极接地时,只须将D、S对换一下,仍可成为源、漏极输出。

一般控制电路前置放大级中驻极体咪头麦克风的源极输出和漏极输出的两种不同的接法。

最后要说明一点的是不管是源极输出或漏极输出,驻极体咪头麦克风必须提供直流电压才能工作,因为它内部装有场效应管。
